Kalıp Yapımında Köprü Nedir?

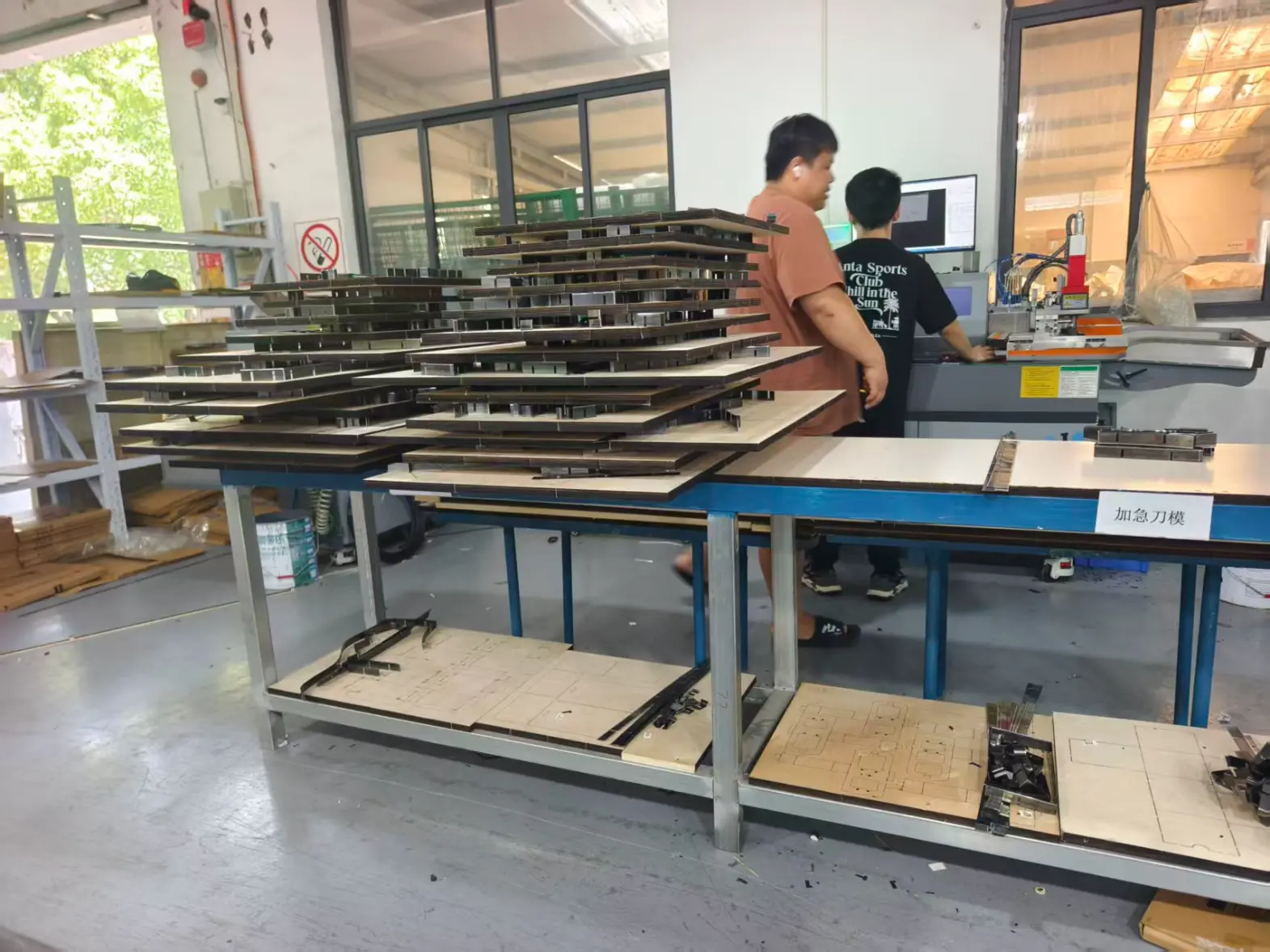

Lazer kesim kalıp levhası imalatında, kalıp levhası kesildikten sonra tüm yapının birbirine bağlı kalması ve montaj ve üretim için yeterli gücü koruması gerekir.

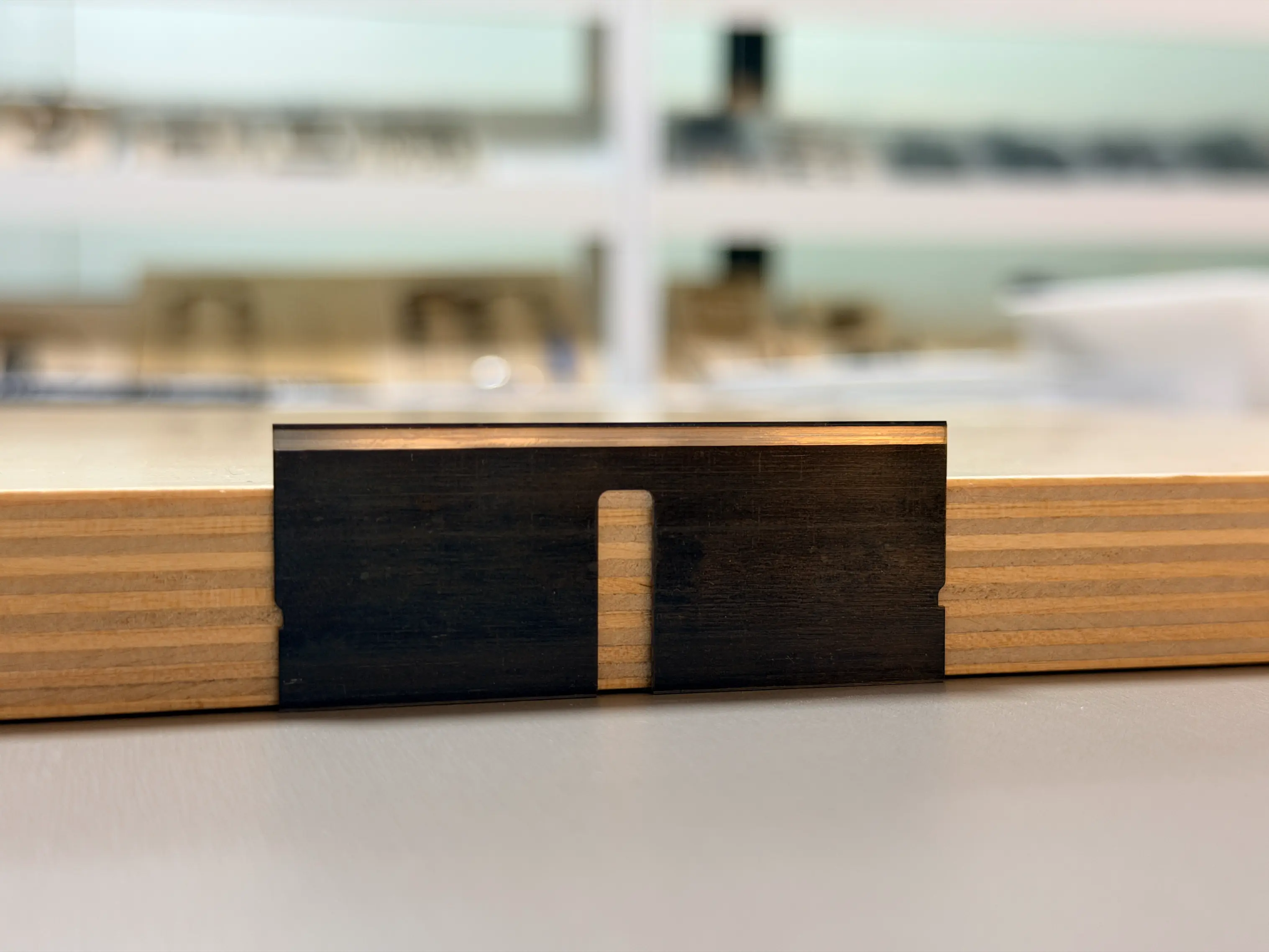

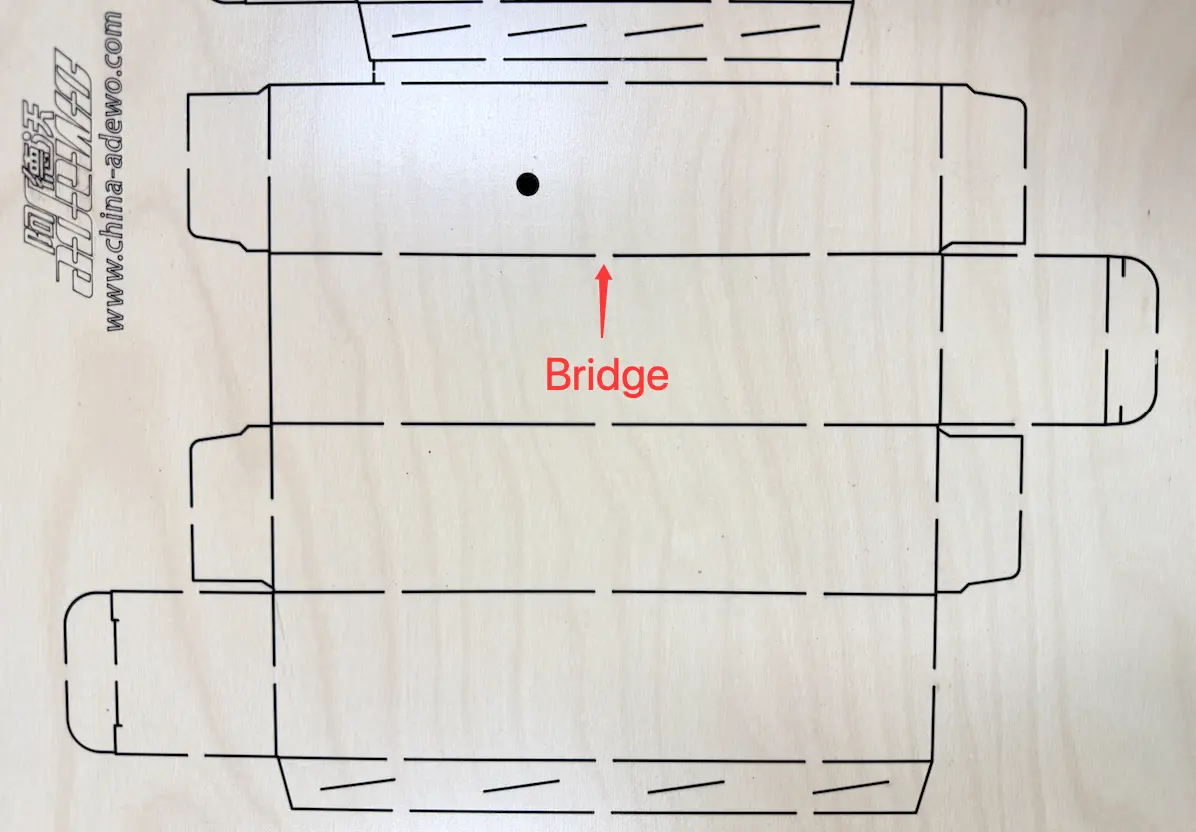

Kalıp tahtasının farklı bölümleri arasındaki bağlantı noktalarına denir.Köprü.
Düzgün tasarlanmış bir köprü, kalıp tahtasının genel stabilitesinin korunmasına yardımcı olur ve çalışma sırasında kesme kuralları ile katlama kurallarının doğru konumlarında kalmasını sağlar.
Çelik Kural Kalıplarında Köprülerin Ana Fonksiyonları
1. Kalıp Tahtasının Gücünü ve Bütünlüğünü Koruyun
Kalıp tahtasının lazerle kesilmesi sırasında birçok kesme çizgisi ve açıklık oluşturulur.
Uygun köprü tasarımı olmadan kalıp tahtası farklı bölümlere ayrılarak montajı ve kullanımı zorlaştırabilir.
Köprüler yardımcı olur:Kalıp tahtasını eksiksiz bir yapı olarak tutun
2. Çelik Kuralları Doğru Konumda Tutun
Köprüler ayrıca aşağıdaki konumların korunmasına da yardımcı olur:
Kesme kuralları
Kırma kuralları
Bu, kalıp montajı ve kalıp kesim işlemleri sırasında kuralların dış kuvvetler nedeniyle hareket etmesini önler.
Genişliğe Göre Köprü Çeşitleri
Köprü genişliği genellikle kalıp uygulamasına ve kesme malzemesine göre seçilir.
①Büyük Köprü
Genişlik: 6–10 mm
Büyük köprüler yaygın olarak aşağıdakiler için kullanılır:
②Orta Köprü
Genişlik: 2–5 mm
Orta köprüler yaygın olarak aşağıdakiler için kullanılır:
③Küçük Köprü
Genişlik: 2 mm'nin altında
Küçük köprüler aşağıdakiler için kullanılır:
Kısa kesme/katlama hatları
Kalıp Yapımında Köprüler Nasıl Yapılır?
Köprülerin önemini anladıktan sonra birçok kalıp üreticisi şunları sorabilir:
Çelik cetvel kalıplarında köprü yapmak için hangi ekipmanlar kullanılabilir?
Geleneksel olarak köprüler Manuel Köprü Makinesi (Manuel Çentik) yapılmıştır.
Ancak otomasyon teknolojisinin gelişmesiyle birlikte modern Otomatik Kural Bükme Makineleri köprü işlemlerini daha verimli ve doğru bir şekilde tamamlayabilmektedir.
Köprü yapımında başlıca üç yaygın yöntem vardır:

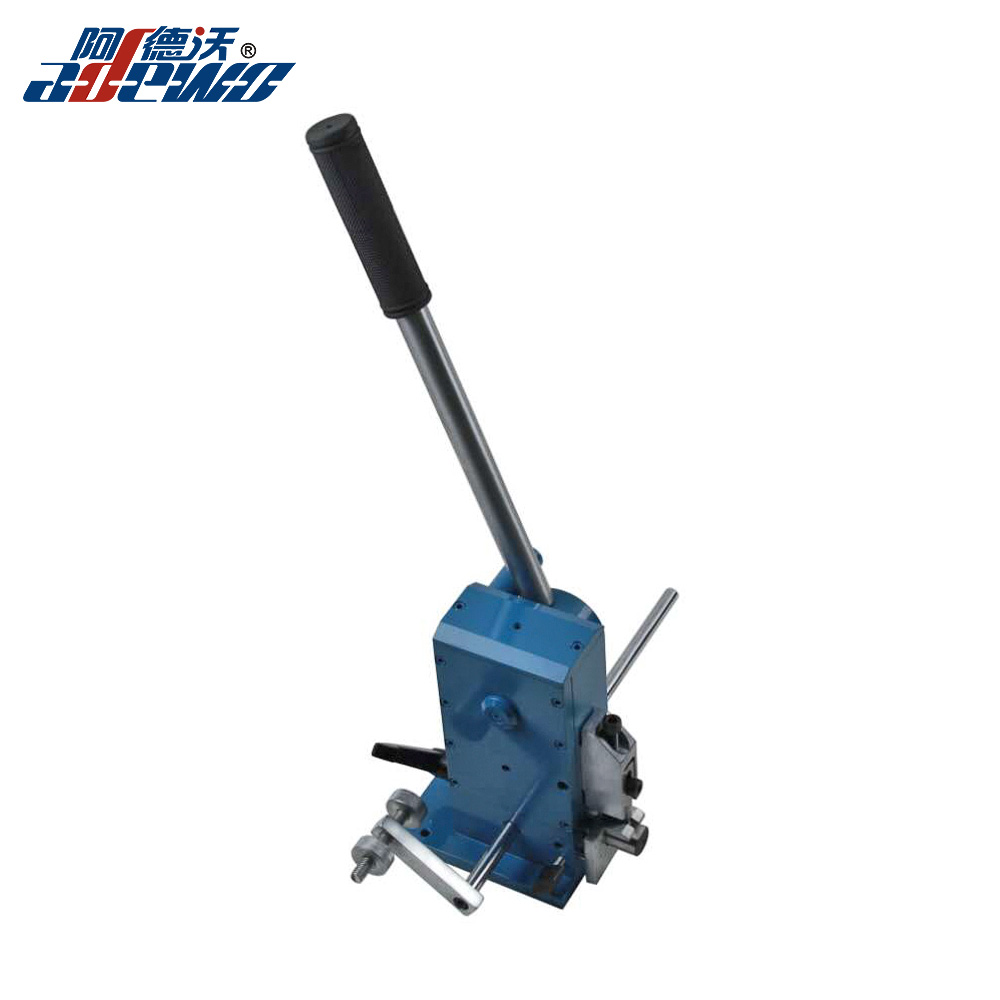

Manuel köprü makinesi, kalıp yapımında kullanılan geleneksel araçlardan biridir.
Operatör çelik cetveli manuel olarak konumlandırır ve gerekli bağlantıyı oluşturmak için köprü aletine basar.
Avantajları:
✔ Düşük yatırım maliyeti
✔ Ara sıra köprü işlemeye uygundur
Sınırlamalar:
Ancak manuel köprü yapımı büyük ölçüde operatörün deneyimine bağlıdır.
Zorluklar şunları içerir:
Küçük hacimli üretim veya basit kalıp uygulamaları için daha uygundur.

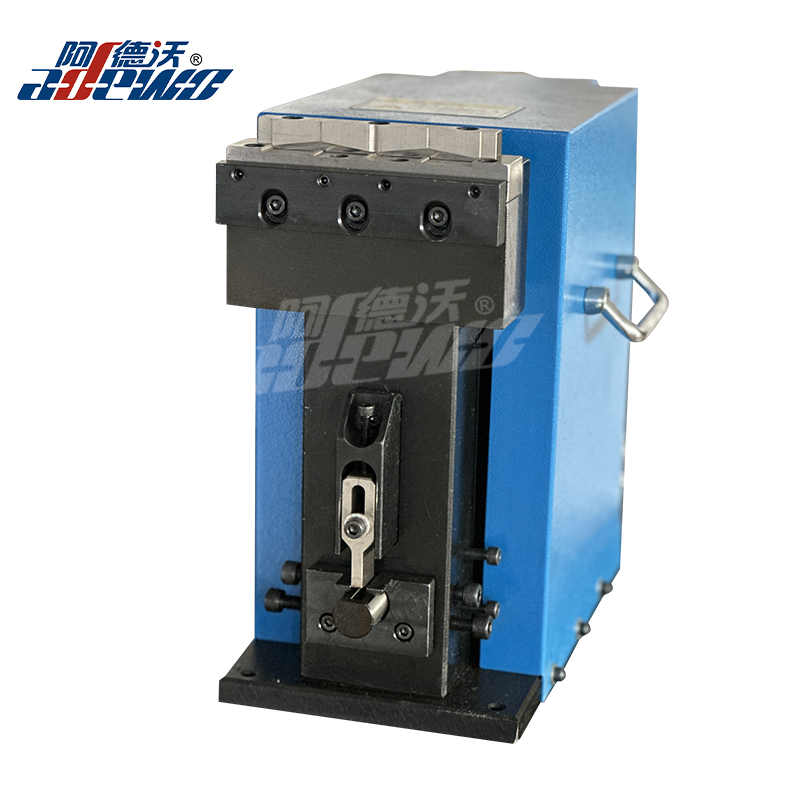

Pnömatik köprü makinesi, çelik kurallar üzerinde köprüler oluşturmak için basınçlı hava kullanır.
Manuel aletlerle karşılaştırıldığında daha güçlü ve daha stabil işleme sağlar.
Avantajları:
✔ Daha tutarlı basınç
✔ Operatörün daha az çaba harcaması
✔ Tekrarlanan köprü işlemlerine uygundur
Pnömatik köprü makineleri, manuel işlemlere göre daha yüksek verimlilik gerektiren kalıp yapım atölyelerinde yaygın olarak kullanılır.
Sınırlamalar:

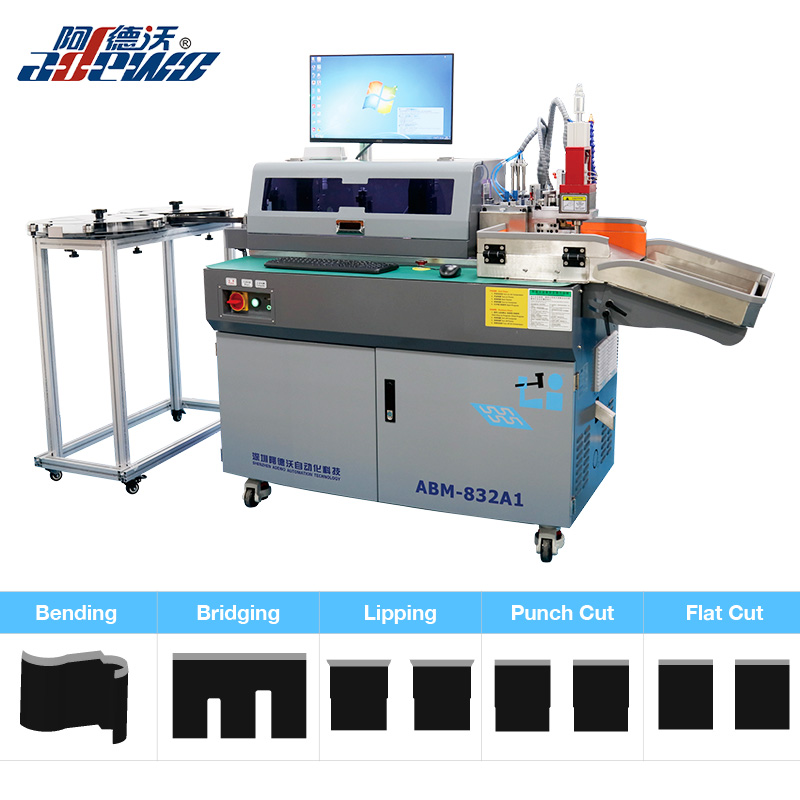

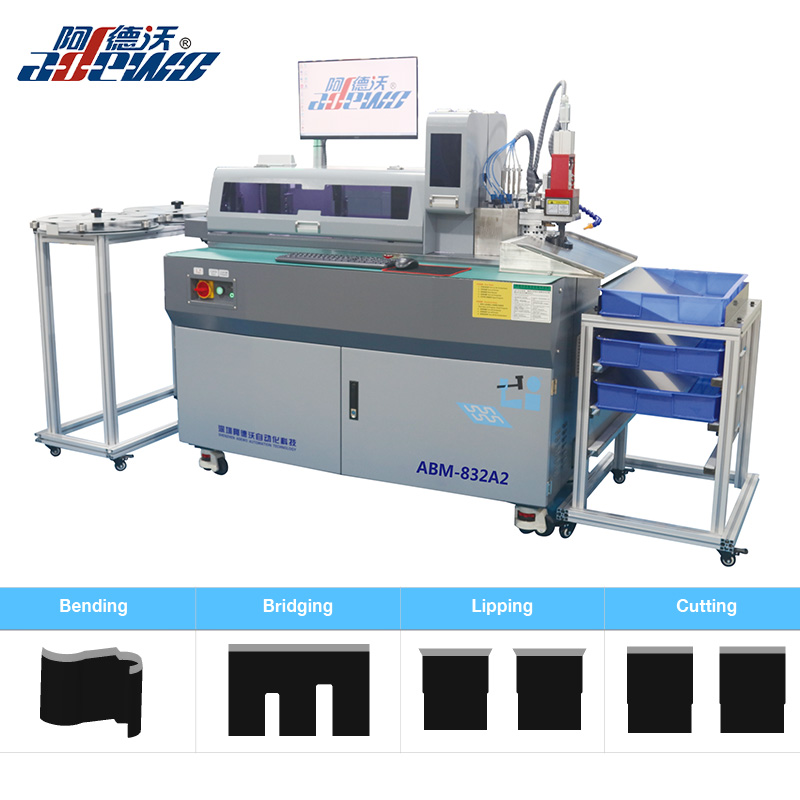

3. Köprü Fonksiyonlu Otomatik Kural Bükme Makinesi
Modern Otomatik Kural Bükme Makineleri, köprü işlemeyi otomatik üretim iş akışına entegre eder.
Makine şunları işleyebilir:
Diğer özel işlevler
kalıp çizimine göre.
Otomatik Kural Bükme Makinesiyle Köprü Yapmanın Avantajları
1. Daha Yüksek Doğruluk
Makine, tasarım verilerine göre köprü konumlarını otomatik olarak işler.
Faydalar:
✔ Doğru köprü konumu
✔ Tutarlı köprü boyutu
✔ Geliştirilmiş kalıp kalitesi
2. Daha Yüksek Üretim Verimliliği
Operatörler farklı makineler arasında hareket etmek yerine tek bir makinede birden fazla işlemi tamamlayabilir.
Bu şunları azaltır:
3.Bir Makinede Çoklu Fonksiyonlar
Geleneksel köprü makineleriyle karşılaştırıldığında modern otomatik bükücüler birden fazla işlemi birleştirebilir:
Bu, modern kalıp yapımı için daha eksiksiz bir çözüm sağlar.
Neden Daha Fazla Kalıp Üreticisi Otomatik Kural Bükme Makinelerini Seçiyor?
Ambalaj tasarımları daha karmaşık hale geldikçe ve müşteriler daha hızlı teslimata ihtiyaç duydukça, kalıp üreticileri hem verimliliği hem de kaliteyi artırabilecek ekipmanlara ihtiyaç duyuyor.
Otomatik kural bükme makinesi yalnızca köprü yapmakla kalmaz, aynı zamanda eksiksiz bir çelik kural işleme çözümü de sağlar.
Kalıp üretim kapasitelerini yükseltmek isteyen şirketler için otomasyon aşağıdakilere yönelik önemli bir adım haline geliyor:
